Boîte d'essai de pluie de tube pendulaire ipx3 / ipx4

GB / t4208 norme d'essai de protection des produits électriques iec60529 spécification d'essai imperméable à l'eau ipx3 ipx4;

Méthode d'essai d'eau de douche ipx3:

A. essai d'eau de douche pendulaire

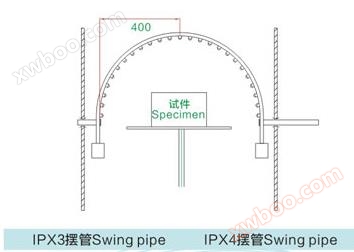

Équipement d'essai: dispositif d'essai de pulvérisation d'eau de douche à tube pendulaire;
Placement de l'échantillon: Sélectionnez le tube pendulaire avec le rayon approprié, de sorte que la hauteur de la table d'échantillonnage soit dans la position du diamètre du tube pendulaire, placez l'échantillon sur la table d'échantillonnage de sorte que la distance de son sommet à l'orifice de pulvérisation d'eau de l'échantillon ne soit pas supérieure à 200 mm, la table d'échantillonnage ne tourne pas;
Conditions d'essai: le débit d'eau est calculé en fonction du nombre d'orifices de pulvérisation d'eau du tube pendulaire, chaque orifice étant égal à 0. 07 L/min ， Lors de la pulvérisation d'eau, l'eau de pulvérisation de l'orifice de pulvérisation d'eau dans chaque segment d'Arc de 60 ° de chaque côté du point médian du tube pendulaire est pulvérisée sur l'échantillon, qui est placé au Centre du demi - cercle du tube pendulaire, le tube pendulaire est oscillé de 60 ° de chaque côté le long de la perpendiculaire, pour un total de 120 °, chaque Oscillation (2 × 120 °) pendant environ 4 s;
Temps d'essai: 10 min d'eau de douche continue
B. essai d'eau de douche à tête de pulvérisation
Équipement d'essai: appareil d'essai portatif de pulvérisation d'eau de douche;

Placement de l'échantillon: de telle sorte que la distance parallèle entre le Sommet de l'essai et l'orifice de pulvérisation d'eau de la tête de pulvérisation à main soit comprise entre 300 mm et 500 mm;
Conditions d'essai: un volet avec un poids d'équilibrage doit être installé au moment de l'essai avec un débit d'eau de 10 L / min;
Durée de l'essai: 1 min par mètre carré (à l'exclusion de la zone d'installation), calculée sur la surface du logement de l'échantillon examiné, pendant au moins 5 min;

Méthode d'essai d'éclaboussure d'eau ipx4:

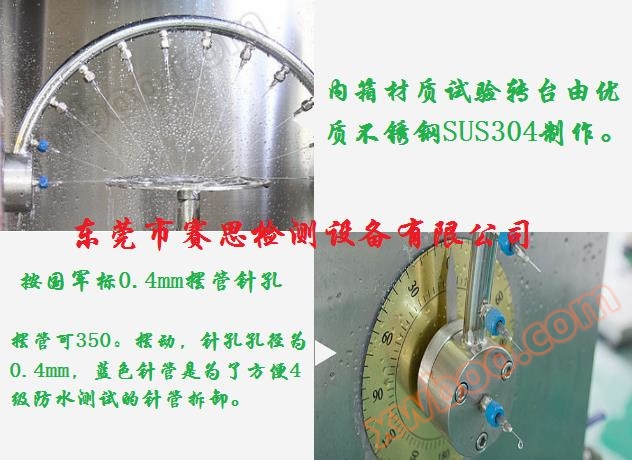

A. essai de pulvérisation d'eau du tube pendulaire
Équipement d'essai et placement des échantillons: identique au paragraphe a de l'iPx 3 ci - dessus;
Conditions d'essai: identiques à celles du paragraphe a de l'iPx 3 ci - dessus, à l'exception des conditions décrites ci - après; La zone de pulvérisation d'eau est l'échantillon de pulvérisation d'eau à l'intérieur de chaque section d'Arc de 90 ° de chaque côté du point médian du tube pendulaire, qui est placé au Centre du demi - cercle du tube pendulaire, qui oscille de 180 ° de chaque côté de la perpendiculaire, soit environ 360 °. Environ 12s par Oscillation (2x360°);
Durée de l'essai: identique à celle du paragraphe a de l'iPx 3 ci - dessus (c'est - à - dire 10 min);

B. essai de pulvérisation d'eau de type tête de pulvérisation
Équipement d'essai et placement des échantillons: identique à iPx 3 b ci - dessus;
Conditions d'essai: retirez le volet avec le poids d'équilibrage installé sur l'appareil, le reste étant identique à l'iPx 3.b ci - dessus;

Durée de l'essai: identique à l'alinéa b) de l'indice iPx 3 ci - dessus, c'est - à - dire d'au moins 5 min par mètre carré (à l'exclusion de la zone d'installation), calculée sur la surface du boîtier de l'échantillon examiné;

Boîte d'essai de pluie de tube pendulaire ipx3 / ipx4Spécifications techniques:
